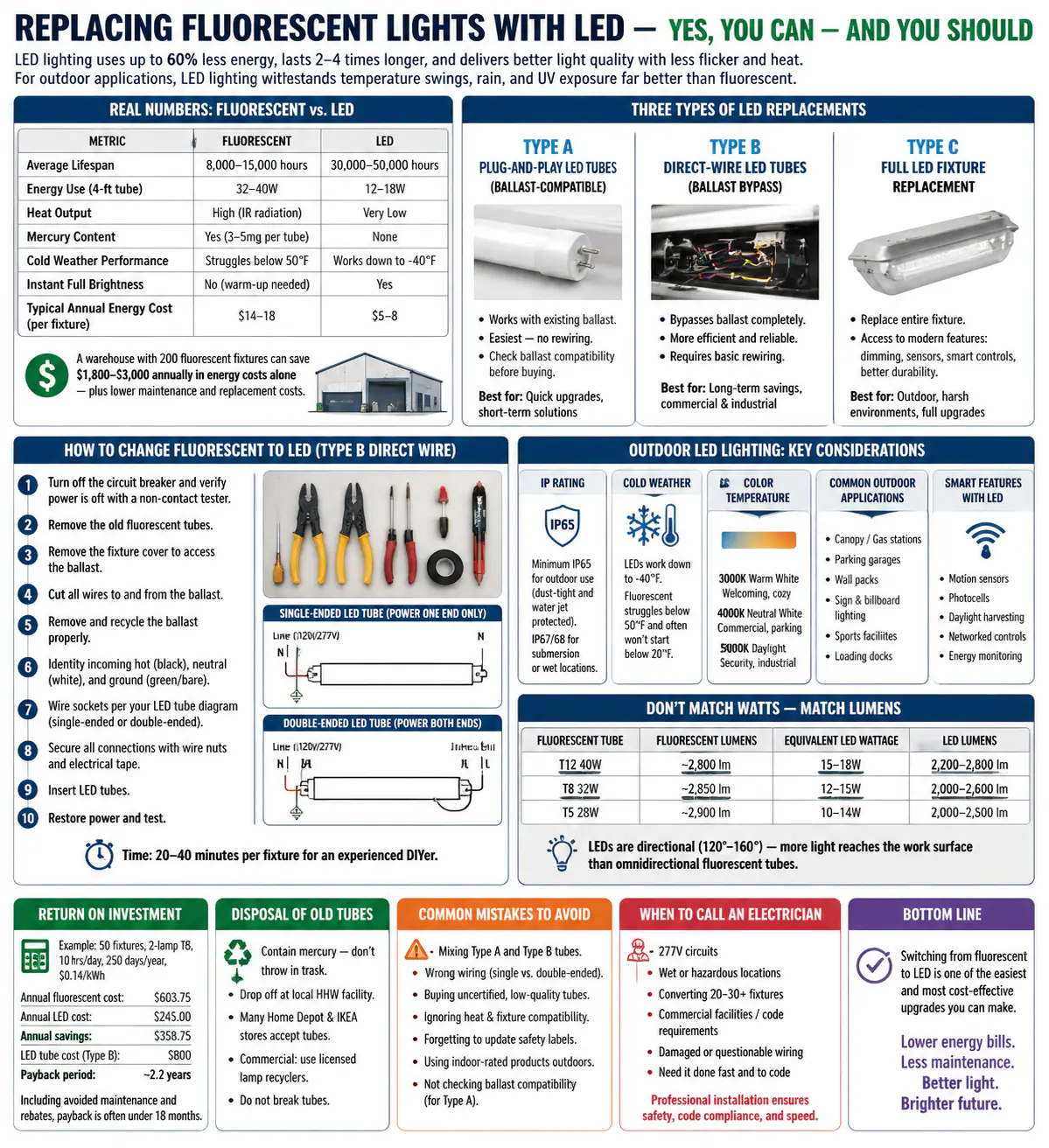

Jak zmienić świetlówkę na LED: pełny przewodnik po konwersji

Krótka odpowiedź: Tak, możesz zastąpić lampy fluorescencyjne diodami Dioda LED – i powinieneś

Zamiana świetlówek na diody LED to jedna z najprostszych modernizacji, jakie można wprowadzić w dowolnej przestrzeni — zarówno wewnątrz, jak i na zewnątrz. Proces ten polega na wymianie całej oprawy lub zastosowaniu kompatybilnej świetlówki LED w istniejącej obudowie świetlówki. Większość właścicieli domów i zarządców obiektów przeprowadza podstawową konwersję w czasie krótszym niż 30 minut na oprawę, w wielu przypadkach bez konieczności angażowania elektryka.

Oświetlenie LED zużywa do 60% mniej energii niż świetlówki , trwa od 2 do 4 razy dłużej i zapewnia lepszą jakość światła przy mniejszym migotaniu i wydzielaniu ciepła. W przypadku zastosowań zewnętrznych korzyści są jeszcze bardziej widoczne — zewnętrzne oświetlenie LED wytrzymuje wahania temperatury, deszcz i ekspozycję na promieniowanie UV znacznie lepiej niż świetlówki.

Ten przewodnik przeprowadzi Cię przez każdy etap procesu konwersji, omawiając scenariusze wewnętrzne i zewnętrzne, dostępne rodzaje zamienników diod LED, oszczędności kosztów i typowe błędy, których należy unikać.

Dlaczego ludzie decydują się na zmianę: prawdziwe liczby stojące za konwersją LED

Zanim zagłębisz się w instrukcje, warto zrozumieć, o co tak naprawdę toczy się gra. Argument za zmianą nie jest tylko teoretyczny — oszczędności w zakresie energii i konserwacji są dobrze udokumentowane w zastosowaniach mieszkaniowych i komercyjnych.

Magazyn handlowy obsługujący 200 opraw fluorescencyjnych może spodziewać się obniżenia rachunków za energię elektryczną o ok 1800–3000 dolarów rocznie po przejściu na technologię LED — a liczba ta nie uwzględnia zmniejszonych kosztów konserwacji i wymiany lamp.

Trzy rodzaje zamienników diod LED do opraw fluorescencyjnych

Nie wszystkie konwersje LED są takie same. Zanim cokolwiek kupisz, musisz wiedzieć, jakie podejście pasuje do Twojego istniejącego wyposażenia i budżetu. Istnieją trzy główne trasy.

Typ A: Świetlówki LED typu plug-and-play (kompatybilne ze statecznikami)

Te świetlówki LED są przeznaczone do współpracy z istniejącym statecznikiem fluorescencyjnym. Wystarczy wyciągnąć starą świetlówkę i włożyć nową diodę LED — bez konieczności zmiany okablowania. Jest to najszybsza i najprostsza metoda konwersji.

Haczyk: stateczniki z czasem się zużywają, a gdy ulegną awarii, należy albo wymienić balast (co zwiększa koszty), albo przejść na świetlówkę typu B. Ponadto nie każda świetlówka LED jest kompatybilna z każdym statecznikiem. Przed zakupem zawsze sprawdź listę kompatybilności producenta.

Typ B: Świetlówki LED z przewodem bezpośrednim (obejście statecznika)

Ta metoda całkowicie omija statecznik, zmieniając okablowanie urządzenia tak, aby było podłączone bezpośrednio do napięcia sieciowego (120 V lub 277 V). Balast jest albo usuwany, albo pozostawiony na miejscu, ale odłączony. Rury typu B są bardziej energooszczędne niż typu A, ponieważ eliminują straty mocy spowodowane przez statecznik.

Jest to preferowane rozwiązanie długoterminowe dla większości zastosowań komercyjnych i przemysłowych. Początkowa konfiguracja wymaga podstawowych prac elektrycznych — wyłączenia wyłącznika automatycznego, usunięcia okablowania statecznika i podłączenia przewodów gniazdka bezpośrednio do zasilacza — ale po wykonaniu całkowicie eliminujesz przyszłe koszty wymiany statecznika.

Typ C: Pełna wymiana oprawy (oprawy przystosowane do diod LED)

Czasami najlepszym posunięciem jest wymiana całej obudowy świetlówki na nową oprawę specyficzną dla diod LED. Jest to szczególnie istotne w przypadku zewnętrznego oświetlenia LED, gdzie potrzebne są obudowy o stopniu ochrony IP zaprojektowane od podstaw dla sterowników LED, a nie modernizowane obudowy świetlówek, które mogą nie zapewniać odpowiedniej ochrony przed wilgocią lub uderzeniami.

Pełna wymiana oprawy kosztuje więcej od razu, ale zapewnia dostęp do takich funkcji, jak zintegrowane przyciemnianie, czujniki ruchu, inteligentne sterowanie i specjalnie zaprojektowane zarządzanie temperaturą – a wszystko to wydłuża żywotność diod LED i maksymalizuje oszczędności energii.

Krok po kroku: Jak zmienić świetlówkę na diodę LED (przewód bezpośredni typu B)

Metoda obejścia balastowego typu B jest najtrwalszą i powszechnie zalecaną metodą. Poniżej opisano dokładnie, jak to zrobić w przypadku standardowej 4-stopowej oprawy fluorescencyjnej T8 lub T12.

Czego będziesz potrzebować

• Świetlówki LED T8 typu B (po jednej na gniazdo lampy)
• Przecinaki do drutu i ściągacze izolacji
• Nakrętki przewodów lub złącza dźwigniowe
• Taśma elektryczna
• Wkrętaki płaskie i krzyżakowe
• Bezdotykowy tester napięcia
• Drabina (jeśli jest montowana na suficie)

Proces konwersji

1. Wyłącz wyłącznik automatyczny — nigdy nie pracuj nad urządzeniem na żywo. Przed dotknięciem jakichkolwiek przewodów użyj bezdotykowego testera napięcia, aby upewnić się, że w urządzeniu nie ma zasilania.
2. Usuń stare świetlówki obracając je o 90 stopni i wysuwając z oprawek nagrobków.
3. Zdejmij pokrywę urządzenia lub panel dyfuzora, aby uzyskać dostęp do przedziału balastowego.
4. Znajdź statecznik — jest to prostokątne pudełko, zwykle czarne lub szare, z wieloma przewodami wychodzącymi z obu końców.
5. Odetnij wszystkie przewody prowadzące do i od statecznika, pozostawiając wystarczającą długość drutu po stronie urządzenia, aby móc z nim pracować (co najmniej 4–6 cali).
6. Zdejmij balast z oprawy odkręcając śruby mocujące. Odłóż go do odpowiedniego recyklingu — stateczniki mogą zawierać PCB.
7. Zidentyfikuj przychodzące przewody gorące (czarne), neutralne (białe) i uziemiające (zielone lub goła miedź) z zasilacza sufitowego/ściennego.
8. Podłącz gorący przewód do strony wejściowej jednego gniazda lampy na każdym końcu oprawy. Podłącz przewód neutralny do drugiego gniazda na każdym końcu. Dokładne okablowanie zależy od tego, czy świetlówka LED jest jedno- czy dwustronna — zawsze postępuj zgodnie ze schematem okablowania dołączonym do konkretnej świetlówki LED.
9. Zabezpiecz wszystkie połączenia za pomocą nakrętek drutowych i owiń taśmą izolacyjną.
10. Włóż nowe świetlówki LED, przywróć zasilanie w wyłączniku i przetestuj.

Całkowity czas doświadczonego majsterkowicza: 20 do 40 minut na urządzenie . Jeśli robisz dużą partię, proces staje się szybszy wraz z praktyką.

Zewnętrzne oświetlenie LED : Specjalne uwagi przy wymianie świetlówek

Środowisko zewnętrzne wprowadza czynniki, które nie występują w pomieszczeniach zamkniętych — wilgoć, ekstremalne temperatury, owady, degradację pod wpływem promieni UV i wpływ fizyczny. Zewnętrzne oświetlenie LED należy wybierać biorąc pod uwagę te czynniki, a zwykła wymiana świetlówek rzadko wystarcza.

Stopień ochrony IP: najważniejsza specyfikacja opraw zewnętrznych

Stopień ochrony IP (ochrona przed wnikaniem) informuje, jak dobrze urządzenie jest odporne na kurz i wodę. W przypadku zewnętrznego oświetlenia LED potrzebujesz co najmniej IP65 co oznacza, że oprawa jest pyłoszczelna i zabezpieczona przed strumieniami wody z dowolnego kierunku. Środowiska mokre lub zanurzone (takie jak oświetlenie fontann lub instalacje podziemne) wymagają stopnia ochrony IP67 lub IP68.

Oprawy fluorescencyjne przeznaczone do użytku na zewnątrz zazwyczaj mają również stopień ochrony IP, ale wiele starszych instalacji wykorzystuje świetlówki w obszarach zadaszonych, gdzie są one tylko częściowo chronione. Podczas ich wymiany należy ocenić, czy istniejąca obudowa zapewnia odpowiednią ochronę lub czy uzasadniona jest pełna wymiana oprawy.

Wydajność w niskich temperaturach

Jednym z najbardziej przekonujących argumentów przemawiających za zewnętrznym oświetleniem LED w zimnym klimacie jest wydajność temperaturowa. Lampy fluorescencyjne tracą znaczny strumień świetlny poniżej 10°C (50°F) i często w ogóle nie uruchamiają się w temperaturach poniżej 20°F (-7°C). Z tego powodu fluorescencyjne oświetlenie zewnętrzne w garażach, chłodniach i w obszarach o klimacie północnym od dawna borykało się z problemami związanymi z powolnym uruchamianiem i przyciemnieniem mocy.

Wysokiej jakości oświetlenie zewnętrzne LED działa niezawodnie do -40°F (-40°C) bez czasu nagrzewania. Nie jest to niewielka poprawa — to zasadnicza różnica w możliwościach, która sprawia, że ​​diody LED są jedynym praktycznym wyborem do zastosowań zewnętrznych w niskich temperaturach.

Typowe zastosowania zewnętrzne, w których przeprowadza się wymianę świetlówek na diody LED

• Oświetlenie baldachimu (stacje benzynowe, podjazdy, doki załadunkowe): Wymiana świetlówek w daszkach na oprawy LED zazwyczaj zmniejsza zużycie energii o 50–65% i eliminuje częstą wymianę lamp, która była problemem w starszych systemach świetlówek.
• Oświetlenie garażu : Oświetlenie fluorescencyjne w garażach to koszmar w utrzymaniu ze względu na wilgoć i wahania temperatury. Paroszczelne oprawy LED o stopniu ochrony IP65 lub wyższym rozwiązują ten problem, zapewniając jednocześnie lepsze oddawanie barw ze względów bezpieczeństwa.
• Pakiety ścian zewnętrznych : W wielu starszych budynkach komercyjnych stosuje się fluorescencyjne zestawy ścienne. Zamienniki zestawów ściennych LED zapewniają takie samo lub lepsze oświetlenie przy ułamku poboru energii.
• Oświetlenie oznakowań i billboardów : Świetlówki za podświetlanymi znakami są zastępowane taśmami LED lub ich odpowiednikami, co zapewnia bardziej równomierne oświetlenie i znacznie mniejszą częstotliwość konserwacji.
• Obiekty sportowe i areny zewnętrzne : Wysokowydajne oprawy fluorescencyjne w obiektach sportowych są zastępowane reflektorami LED, które zapewniają lepszą kierunkowość, redukują rozproszenie światła i poprawiają równomierność oświetlenia boiska.

Wybór właściwej temperatury barwowej dla zewnętrznego oświetlenia LED

Temperatura barwowa mierzona w Kelwinach (K) wpływa na wygląd i samopoczucie przestrzeni zewnętrznych. W przypadku oświetlenia zewnętrznego LED najczęstszymi wyborami są:

• 3000K (ciepła biel) : Nadaje się do obszarów mieszkalnych na świeżym powietrzu, restauracji, hoteli. Tworzy przyjazną, komfortową atmosferę.
• 4000K (neutralna biel) : Popularny na parkingach, na zewnątrz obiektów komercyjnych i w obiektach handlowych. Równoważy widoczność z estetyką.
• 5000K (światło dzienne/zimna biel) : Powszechnie stosowany w oświetleniu bezpieczeństwa, obiektach sportowych i przemysłowych obszarach zewnętrznych, gdzie priorytetem jest maksymalna widoczność.

Większość świetlówek zewnętrznych miała temperaturę w zakresie 4100 K. Podczas ich wymiany dopasowanie lub nieznaczne obniżenie temperatury barwowej (do 4000 K) zapewni porównywalną lub lepszą klarowność obrazu, jednocześnie zmniejszając surową, sterylną jakość starszych instalacji świetlówkowych.

Zrozumienie lumenów: nie dopasowuj tylko mocy

Jednym z najczęstszych błędów popełnianych podczas konwersji świetlówek na diody LED jest zakup zamiennika diody LED w oparciu o moc, a nie lumeny. Ponieważ diody LED są znacznie bardziej wydajne, świetlówka LED o mocy 15 W może wytwarzać taki sam lub większy strumień świetlny jak świetlówka o mocy 32 W. Dopasowanie watów oznacza, że ​​przestrzeń jest znacznie jaśniejsza niż planowano — lub, co bardziej prawdopodobne, przepłacasz za niepotrzebne diody LED.

Skorzystaj z tej ogólnej zasady dla rur o długości 4 stóp:

Należy również pamiętać, że diody LED są kierunkowym źródłem światła. Świetlówki emitują światło we wszystkich kierunkach (360°), więc część ich strumienia jest marnowana na odbijanie się od reflektorów lub do wnęki sufitowej. Tuba LED kierująca światło w dół pod kątem 120° do 160° skuteczniej dostarcza światło na powierzchnię roboczą, co oznacza dioda LED o niższym strumieniu często zapewnia takie samo lub lepsze oświetlenie na poziomie podłogi lub biurka .

Zgodność balastu: co sprawdzić przed zakupem

Jeśli zdecydowałeś się na rozwiązanie typu plug-and-play typu A — przynajmniej na początek — kompatybilność balastu ma kluczowe znaczenie. Nie wszystkie stateczniki elektroniczne współpracują ze wszystkimi świetlówkami LED, a użycie niezgodnej kombinacji może spowodować migotanie, brzęczenie, przedwczesną awarię diody LED lub po prostu niewłączanie świetlówki.

Aby sprawdzić kompatybilność:

• Znajdź markę i numer modelu statecznika (wydrukowane na etykiecie statecznika wewnątrz oprawy).
• Odwiedź stronę internetową producenta świetlówek LED i sprawdź tabelę kompatybilności – publikuje ją większość renomowanych marek.
• Sprawdź, czy twój balast ma funkcję natychmiastowego uruchamiania, programowanego uruchamiania lub przyciemniania — niektóre świetlówki LED działają tylko z określonymi typami stateczników.
• Jeśli balast ma więcej niż 10 lat, pominięcie go (typ B) i tak jest często mądrzejszą decyzją finansową, ponieważ wymiana uszkodzonego statecznika kosztuje 20–60 dolarów za same części.

Stateczniki magnetyczne — spotykane w starszych oprawach T12 — prawie nigdy nie są kompatybilne z nowoczesnymi świetlówkami LED i należy je ominąć lub całkowicie wymienić oprawę.

Obliczanie zwrotu z inwestycji

Finansowe uzasadnienie zmiany jest mocne, ale dokładny okres zwrotu zależy od aktualnej stawki za energię elektryczną, dziennych godzin pracy i liczby zaangażowanych opraw. Oto jak to rozwiązać.

Przykładowy scenariusz: Biuro wyposażone w 50 dwulampowych opraw fluorescencyjnych, każda wykorzystująca dwie świetlówki T8 o mocy 32 W (plus straty statecznika wynoszące około 5 W na oprawę), działające 10 godzin dziennie, 250 dni w roku, przy cenie 0,14 USD/kWh.

• Aktualny koszt energii fluorescencyjnej : 50 opraw × 69 W × 2500 godzin × 0,14 USD = 603,75 USD rocznie
• Koszt energii LED : 50 opraw × 28 W × 2500 godzin × 0,14 USD = 245 dolarów rocznie
• Roczne oszczędności : ~358 dolarów rocznie na samą energię
• Koszt świetlówki LED : 100 rurek × średnio 8 USD = 800 USD (typ B, instalacja samodzielnie)
• Okres zwrotu : ~2,2 roku, po którym wszystkie oszczędności idą bezpośrednio na rachunek zysków i strat

Uwzględnij uniknięcie wymiany stateczników (co 7–10 lat po 25–60 USD za sztukę) i wymiany świetlówek (co 2–3 lata), a rzeczywisty okres zwrotu inwestycji często wynosi poniżej 18 miesięcy. Wiele przedsiębiorstw użyteczności publicznej oferuje również rabaty na komercyjne modernizacje diod LED, które dodatkowo obniżają koszty początkowe — czasami o 30–50%.

Utylizacja starych świetlówek: Postępuj ostrożnie

Świetlówki zawierają rtęć — toksyczny metal ciężki — i w większości jurysdykcji nie można ich wyrzucać do zwykłych śmieci. Każda standardowa rura T8 o długości 4 stóp zawiera około 3,5 do 5 miligramów rtęci , co wystarczy do skażenia małego zbiornika wodnego.

Opcje prawidłowej utylizacji obejmują:

• Oddawanie do lokalnego punktu zbiórki odpadów niebezpiecznych z gospodarstw domowych (HHW) – większość gmin realizuje te programy, często bezpłatnie.
• Sprzedawcy zajmujący się artykułami wyposażenia wnętrz, tacy jak Home Depot i IKEA, w wielu lokalizacjach przyjmują zużyte świetlówki do recyklingu.
• Obiekty komercyjne powinny współpracować z licencjonowaną firmą zajmującą się recyklingiem lamp — usługi takie jak Veolia lub Clean Harbors oferują programy wysyłki zwrotnej lub odbioru.
• Nie rozbijaj rurek podczas usuwania lub utylizacji – jeśli rurka pęknie, natychmiast przewietrzyć pomieszczenie i postępować zgodnie z wytycznymi EPA dotyczącymi czyszczenia wycieków rtęci.

Inteligentne funkcje dostępne w nowoczesnych systemach oświetlenia zewnętrznego LED

Jedną z niedocenianych zalet przejścia na diody LED — zwłaszcza w przypadku oświetlenia zewnętrznego LED — jest dostęp do inteligentnych elementów sterujących, które po prostu nie były praktyczne w przypadku technologii fluorescencyjnej. Lampy fluorescencyjne szybko ulegają degradacji przy częstym przełączaniu i słabo przyciemniają się, co sprawia, że ​​słabo nadają się do systemów sterowania oświetleniem opartych na czujnikach lub sieciowych.

Wykrywanie ruchu i obecności

Zewnętrzne oprawy LED ze zintegrowanymi czujnikami ruchu PIR (pasywna podczerwień) lub mikrofalowymi czujnikami ruchu mogą przyciemniać się do 10–20% w okresach, gdy nikt nie jest zajęty, i zwiększać się natychmiast, gdy ktoś wejdzie do obszaru. W przypadku parkingów i chodników takie podejście zazwyczaj pozwala zaoszczędzić dodatkową kwotę 30–50% ponad bazową oszczędność energii LED .

Zbieranie światła dziennego i fotokomórki

Zewnętrzne oświetlenie LED z wbudowanymi fotokomórkami lub wejściami przyciemniającymi DALI/0-10 V może reagować na poziom oświetlenia otoczenia, automatycznie zmniejszając moc w okresach zmierzchu/świtu lub w pochmurne dni, gdy naturalne światło zapewnia częściowe oświetlenie. Jest to szczególnie przydatne w przypadku oświetlenia baldachimów i zadaszonych przestrzeni zewnętrznych.

Sieciowe sterowanie oświetleniem

Zewnętrzne systemy oświetlenia LED dla przedsiębiorstw — od producentów takich jak Acuity Brands, Signify (dawniej Philips) i Cree Lighting — można podłączyć do scentralizowanych platform zarządzania, które monitorują zużycie energii, planują profile ściemniania, wykrywają awarie opraw i generują raporty z konserwacji. W przypadku dużych kampusów, gmin lub obiektów przemysłowych obsługujących setki lub tysiące opraw zewnętrznych taki poziom widoczności może obniżyć koszty konserwacji poprzez 25–40% rocznie.

Typowe błędy, których należy unikać podczas konwersji świetlówek na diody LED

Nawet prosta konwersja LED może się nie udać, jeśli nie jesteś świadomy pułapek. To właśnie te kwestie pojawiają się najczęściej.

• Mieszanie rur typu A i typu B w tym samym uchwycie : Jeśli pominiesz statecznik jednego gniazda, ale pozostawisz go aktywnym w innym, spowoduje to niebezpieczne warunki w okablowaniu. Zawsze używaj tego samego typu w jednym urządzeniu.
• Brak weryfikacji okablowania jednostronnego i dwustronnego : Lampy typu B występują w konfiguracjach jednostronnych (zasilanie jest doprowadzane tylko z jednego końca) i dwustronnych (zasilanie podawane jest z obu końców). Podłączenie rury jednostronnej do rury dwustronnej lub odwrotnie stwarza ryzyko pożaru i porażenia prądem elektrycznym.
• Kupuję tanie, niecertyfikowane świetlówki LED : Niedrogie świetlówki LED bez certyfikatów UL, ETL lub DLC mogą migotać, przedwcześnie ulegać awariom lub powodować niebezpieczne warunki elektryczne. Zwłaszcza w przypadku zewnętrznego oświetlenia LED upewnij się, że oprawa i sterownik posiadają odpowiednie certyfikaty IP i bezpieczeństwa.
• Ignorowanie środowiska termicznego oprawy : Żywotność diod LED jest bardzo wrażliwa na ciepło. Instalowanie diod LED o dużej mocy w zamkniętych oprawach bez odpowiedniego zarządzania ciepłem może skrócić żywotność diod LED z 50 000 godzin do mniej niż 15 000 godzin. Zawsze sprawdzaj oceny kompatybilności opraw.
• Zapominanie o aktualizacji etykiet bezpieczeństwa na przekonwertowanych urządzeniach : Po konwersji obejścia statecznika oryginalna etykieta okablowania urządzenia nie opisuje już dokładnie obwodu. W warunkach komercyjnych dodanie nowej etykiety informującej o typie konwersji i wymaganiach dotyczących lampy jest najlepszą praktyką i może być wymagane przez lokalne przepisy elektryczne.
• Niedocenianie wymagań specyficznych dla zastosowań zewnętrznych : Używanie świetlówki LED lub sterownika do zastosowań wewnętrznych w zastosowaniach zewnętrznych — nawet częściowo zakrytych — może prowadzić do wnikania wilgoci, awarii sterownika i przedwczesnej śmierci lampy. Zawsze używaj osprzętu przystosowanego do rzeczywistych warunków środowiskowych.

Kiedy wezwać elektryka, zamiast samodzielnie przeprowadzać konwersję

Większość konwersji typu A i wiele konwersji typu B jest w zasięgu kompetentnego majsterkowicza, który swobodnie pracuje z okablowaniem domowym. To powiedziawszy, istnieją sytuacje, w których zatrudnienie licencjonowanego elektryka jest właściwym rozwiązaniem.

• Pracujesz z obwodami 277 V (powszechnymi w budynkach komercyjnych), a nie ze standardowymi obwodami mieszkaniowymi 120 V.
• Oprawa znajduje się w wilgotnym lub niebezpiecznym miejscu, wymagającym przewodów lub specjalnych obudów.
• Konwertujesz więcej niż 20–30 urządzeń i chcesz, aby praca została wykonana szybko i kodowo.
• Obiekt ma charakter komercyjny i lokalne przepisy wymagają licencjonowanych prac elektrycznych w celu modyfikacji osprzętu.
• Odkrywasz okablowanie, które wygląda na uszkodzone, skorodowane lub nieprawidłowo zainstalowane w istniejących oprawach.

Elektrycy zazwyczaj pobierają opłatę w wysokości 50–120 USD za godzinę, w zależności od regionu. W przypadku dużych konwersji komercyjnych wielu wykonawców instalacji elektrycznych oferuje ceny za modernizację opraw LED, co może sprawić, że profesjonalna instalacja stanie się konkurencyjna pod względem kosztów, biorąc pod uwagę siłę nabywczą i szybkość zakupu hurtowego.
